電気製品の修理で2モード電源切り替え機能の付いたスイッチが必要になり、調べたところ代替としてマルツオンラインで扱っているロッカースイッチ 3073-K4P11C03T1B02C-EAが使えそうだった。
 この製品のページにはLinkmanと記載されているが、どうやらここは取り扱い商社のようだった。
 データシートがリンクされていないので外径寸法等が分からなかったが、実際のメーカーと型番は下記のものだった。

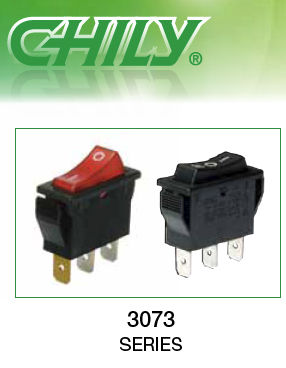

イメージ 1

  台湾 Chily Pricision Industrial Co.,Ltd.
  型番:3073-K4-P11-L2-C03-T1-B02-C

 3073シリーズというのものの様子。製品の詳細は3073部分のリンクを参照。
 Linkmanの型番はChilyのものをほぼ流用したようで似ているが、末尾のEAというのは不明。

 データシートは下記。
  http://php2.twinner.com.tw/files/chily/3073.pdf

イメージ 2


 筐体への取り付け穴寸法が30 x 11 mmの角穴となっているが、取り付け方向を間違えないようにしたり、しっかりと取り付けるためには、角穴ではなくスイッチの三面図左下に凸部分があるので、この穴を形成するとガタつかずに固定できそう。
 これについては寸法の記載はないが、凸部分を含めた全体の横幅は30mmなので、片側の凸部出っ張りは(30-27)/2=1.5mm程度。参考として凸部分の奥行き(スイッチの筐体への差し込み方向)は4.5mm程度。
